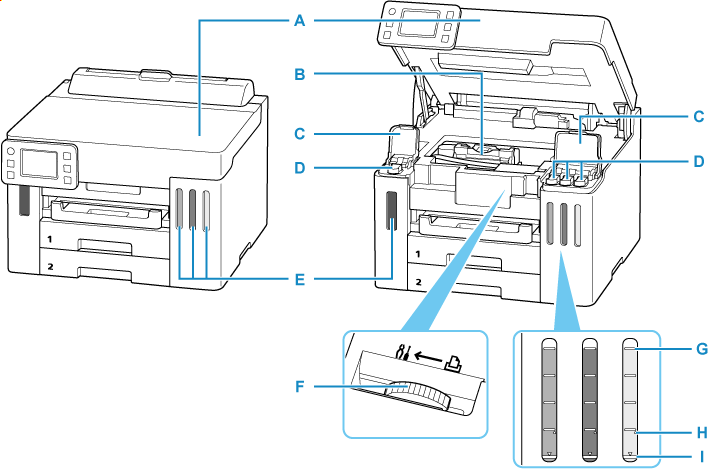

Innenansicht
![Abbildung des Druckerinnenraums](screens/ug_t_cmpt040.png)
- A: Obere Abdeckung
- Öffnen, um Tintenbehälter wieder aufzufüllen und gestautes Papier zu entfernen.
- B: Druckkopfhalter
- Der Druckkopf ist vorinstalliert.
- C: Abdeckungen für Tintenbehälter
- Öffnen, um Tintenbehälter wieder aufzufüllen.
- D: Behälterkappen
- Öffnen, um Tintenbehälter wieder aufzufüllen.
- E: Tintenbehälter
-
Der schwarze Tintenbehälter befindet sich auf der linken und die Tintenbehälter mit farbiger Tinte (Cyan, Magenta und Gelb) auf der rechten Seite.
Bei niedrigem Tintenstand die entsprechenden Behälter wieder auffüllen.
- F: Tintenventilhebel
-
Ermöglicht den Transport eines Druckers.
- G: Markierung Obergrenze
- Zeigt die maximale Tintenkapazität an.
- H: Einzelpunkt
- Zeigt die Tintenmenge an, die beim Austausch der Tinte im Druckkopf benötigt wird.
- I: Markierung Untergrenze
- Zeigt die Untergrenze des Tintenstands für den Druck an. Füllen Sie den Tintenbehälter auf, bevor der Tintenstand unter dieser Markierung liegt.
